機器人視覺抓取系統

本系統工作要求：①檢測2種麻袋，規格一致，只顏色略有差異。②檢測速度200包/H。③抓取精度，毫米級。④檢測環境：有粉塵， 一定酸性。⑤自動視覺碼垛上麻袋的中心坐標給機器人坐標。⑥機器人，新松SRPB80A。

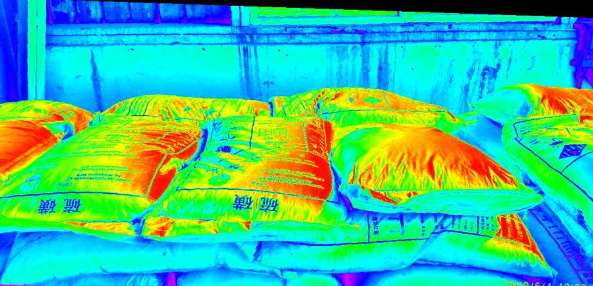

視覺工作流程：①設備啟動。②視覺拍攝碼垛的上表面信息，形成麻袋的3D點云。③系統根據點云信息，分割圖像，人工智能模糊識別麻袋和麻袋的分割點， 找到麻袋中心坐標，④發送給機器人抓取。⑤循環1到4，直到抓取完畢。

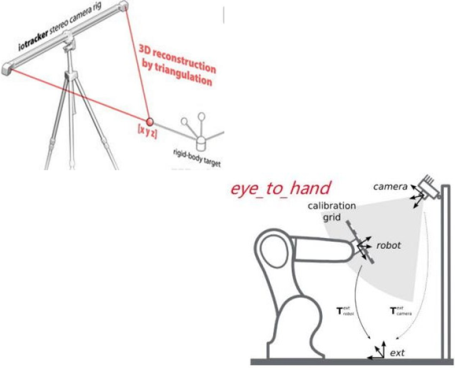

工作原理：雙目立體視覺是基于視差原理，由多幅圖像獲取物體三維幾何信息的方法。在機器視覺系統中， 雙目視覺一般由雙攝像機從不同角度同時獲取周圍景物的兩幅數字圖像，并基于視差原理即可恢復出物體三維幾何信息，重建周圍景物的三維形狀與位置。

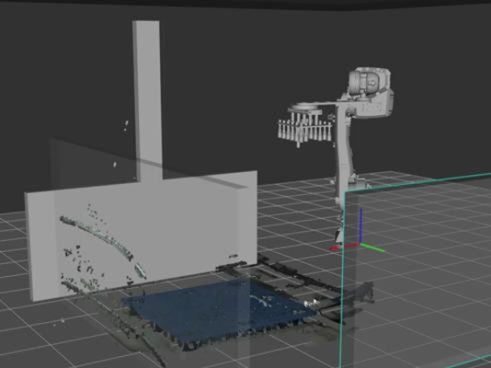

三維效果（整體）

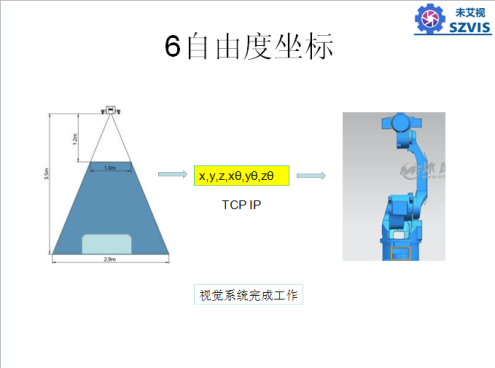

6自由度坐標
